EZ-707-FH51是一款高性能的高清四画面分割器，主要功能是将输入至高清画面分割器的4路BNC、VGA、HDMI信号转换成一路高清HDMI和VGA信号输出，使4个数字信号同时显示在一个高清显示单元上，并且实现HDMI信号和USB设备（如鼠标、键盘）的同步切换功能。EZ-707-FH51高清画面分割器支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。

EZ-707-FH51高清画面分割器是目前市场上应用比较多的一款标准型产品，产品主要应用于视频会议、教学、展览展示、股票等需要使用单台显示单元同时显示多个高清信号的场所。

同时，EZ-707-FH51画面分割器同时也是增加USB同步和独立切换的高清画面分割器，通过按键或遥控器切换到某一电脑信号全屏显示时，相应电脑主机的USB也同步切换，实现了视频会议需要达到同步切换鼠标、键盘的功能需求。

  一、主要功能

● 采用插卡式设计、可根据用户定制2至16画面分割；

● 每张输入板卡支持1路CVBS、1路VGA、1路HDMI共3种信号输入；

● 1路HDMI和1路VGA同步输出；

● 可以实现音、视频同步切换，或分割模式下单独切换音频；

● 兼容各种分辨率信号输入，支持1920*1080超高分辨率信号输出；

● 支持画中画、画外画、开窗、叠加、漫游、图像任意大小和位置功能；

● 支持图像透明度调节，透过上面画面可以看到下面图像；

● 支持100V～240V超宽交流电压输入，可通用于全球任何一个国家；

● 标准4U铝合金拉丝机箱，可直接上标准机柜；

● 支持机箱按扭、红外遥控、RS-232串口以及中控控制；

● 专为视频工程度身定制的高品质高清画面分割器；

● 支持无缝切换功能，支持各通道信号切换不黑屏；

二、EZ-707-FGXN系列画面分割器详细介绍

1、纯硬件构架

采用纯硬件构架，无CPU、无内存，开机只需要3至5秒钟，系统稳定，无死机、病毒感染、系统崩溃的风险；可全年365天，每天24小时不间断工作；

2、FPGA图像处理技术

    采用目前功能最为强大的图像处理芯片FPGA技术。FPGA技术支持DCDI边缘平滑、ACM彩色自适应管理、支持CCS亮色串扰抑制、支持SHARPNESS锐度增强、支持动态对比度增强、真正的六轴色彩控制重叠、消除噪声放大等多种世界领先的图像处理技术及功能。

并具有具有3D梳状滤波视频解码，3D降噪和运动自适应补偿的去隔行技术，肤色校正，色彩鲜艳度增强，GAMMA校正和帧频转换等先进功能。输出画面无锯齿和拖尾现象，画质细腻锐利、清晰流畅、色彩亮丽。

3、数据运算能力强大

数据采用并行处理技术，输出端口占用一个通道，每通道数据带宽达到10.2G/S，输出达到1920*1080的高分辨率显示。高速动态画面无拖尾、延时、撕裂、丢帧、图像追赶现象。

4、支持1920*1080高清信号的输入输出

EZ-707-FGXN高清画面分割器支持定制最多16路CVBS、16路VGA、16路HDMI总共48路信号输入,高清视频支持隔行和逐行输入。产品支持1920*1080的分辨率信号输入，并且向下兼容；所有输入信号经过专业级的图像处理芯片，统一输出逐行60Hz的HDMI和VGA信号，最高输出分辨率支持1920X1080。

5、USB切换功能

EZ-707-FH51分割器同时内置USB切换功能的图像分割器，该功能完美解决了之前产品不能对视频图像和USB连接设备(如USB鼠标、键盘等)进行同步切换的问题。该产品功能将广泛应用于各种视频会议系统等场所，使用户在使用该产品时更便利、更高效、更节省显示设备并且节省更多的操作空间。

6、透明度调节

支持画中画上层画面透明度调节，透过上层画面可以看到底部画面；

三、控制方式

1、软件控制

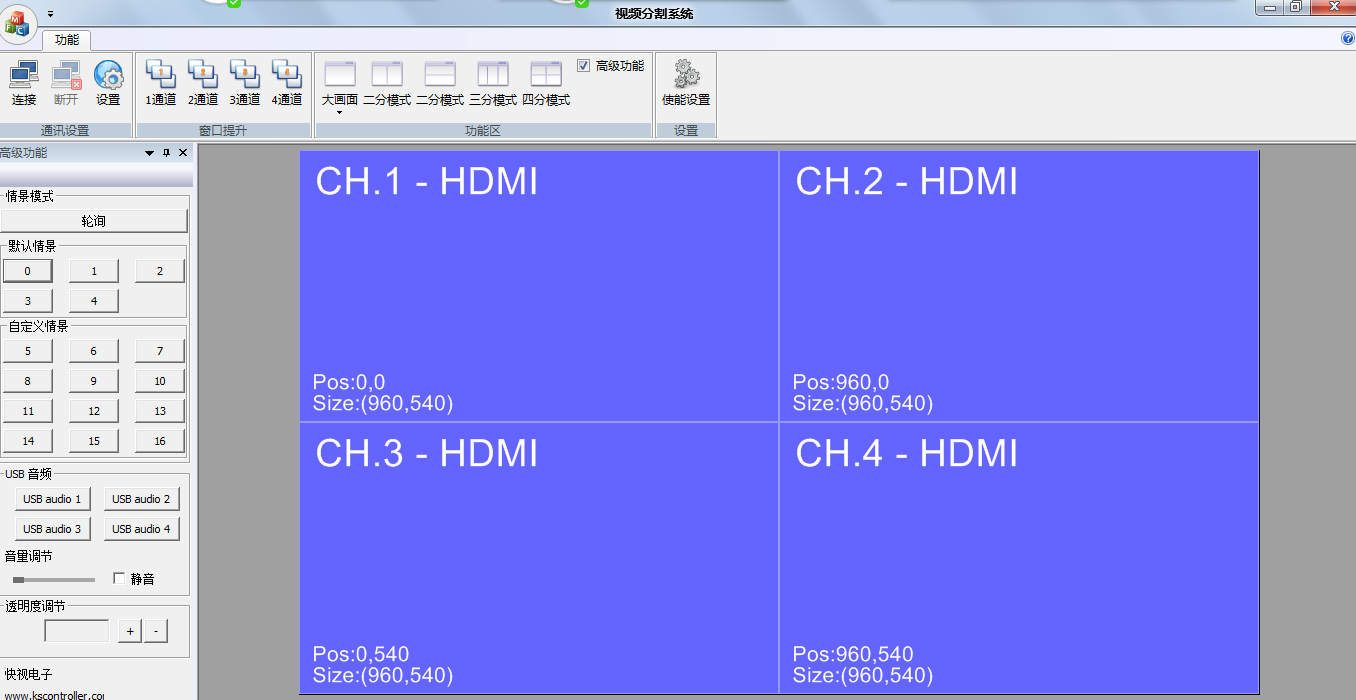

EZ-707-FGXN高清画面分割器标配可视化的界面绿色控制软件Muiltsystem.exe，打开即用，不需安装。通过控制软件可以完成画面分割器的全功能控制，如输入信号的切换、通过鼠标任意改变窗口位置及大小、快捷模式的存储和调用、自定义16种快捷模式进行快捷切换...

2、红外遥控器控制

通过红外遥控可以实现不启动控制电脑而实现16种快捷模式的调用；

可以通过遥控选择每一通道输入信号源，以及对输出分辨率的调整。

3、按键控制

支持机箱按键控制，机箱前面框共52个快捷按键，可以实现32种与遥控相对应的快捷模式切换以及鼠标、键盘单独切换功能。

4、中控控制

EZ-707-FGXN高清画面分割器产品开放了常用的控制代码，用户可根据需求把控制代码写入中控系统，使用中控进行集中控制；

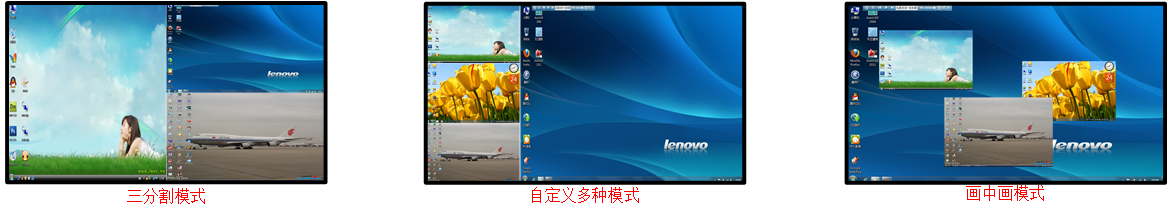

四、常用显示模式（以4分割为例）

为上使客户能够更简单的使用本产品，我们产品也固化一些常用的切换或显示模式，同时用户也可以根据自己的需求自定义几种常用模式，以满足用户不同的个性化的需求，以下是几种常用的并且实用的模式：

 1、分割显示模式

多个HDMI或VGA图像信号同时均等份的方式显示在一个显示单元上，可同时监视多个高清HDMI或VGA图像信号，如右图所示：

3、其它模式――通过控制软件，可以实现多种其它个性化的显示模式，如画中画、画外画、窗口叠加、漫游、任意大小、位置等功能模式；
