独立的VGA+A输出，支持视/音频分开独立控制
遥控锁定功能；面板手动一键切换；傻瓜方便
前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便
预案管理和自动轮巡功能，能任意设定轮巡时间和输入输出通道设置（选配）
前面板液晶屏自动屏保功能，按键自动锁定功能
特有TCP/IP网络控制管理功能，能通过以太网控制；(选配)
具有断电现场切换记忆保护功能；特有ESD静电保护功能；特有的防雷保护电路
支持快速切换操作，操作更加快捷
支持多通道同时切换，地址设置等功能
支持信号时序重整，完美显示1920×1080P高清图像

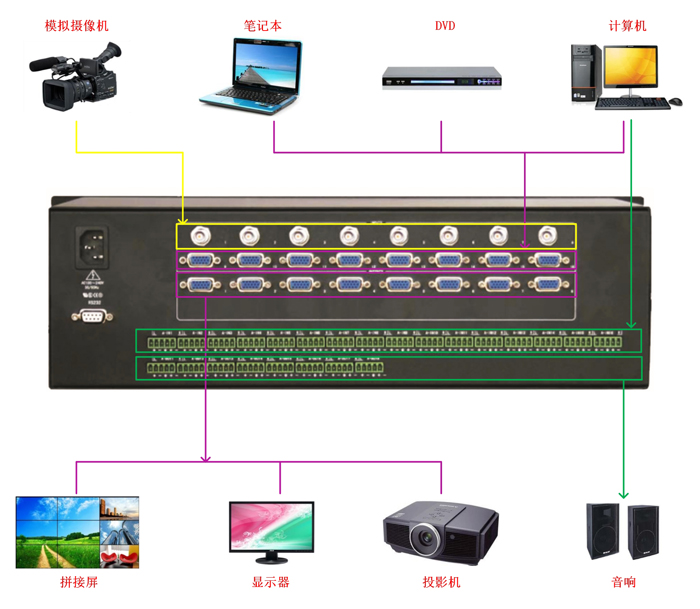

VGA+视频+音频3台矩阵融为一体，真正的混合切换
兼容远端控制设备（如：快思聪、快捷、AMX等国内外所有中控）
安装简单，即插即用
带宽：400MHz(-3dB)满载，0～10MHz@±0.1dB，0～100MHz@±0.6dB
增益：0dB
阻抗：75Ω
支持分辨率：2048×1536
亮色度干扰(多通道对一通道串扰)：-55dB@10MHz，-40dB@100MHz
微分相位I/0S：<1.28度，3.58MHz
微分相位误差：0.1度,3.58-4.43MHz
最大传播延时：5nS(±1nS)
频率响应：少于±0.1dB-30MHz
切换速度：≤180ns
VGA输入
信号类型：VGA信号
连接器：三排15孔（VGA母头）
信号强度：1Vp-p：Y成分视频、S-video，复合视频；0.7Vp-p：VGA（电脑信号）；0.3Vp-p：R-Y与B-Y成分视频、S-video
最小电平：0.5Vp-p
最小电平：0.5Vp-p
阻抗：75Ω
回波损耗：-30Db@5MHz
VGA输出
信号类型：VGA信号
连接器：三排15孔（VGA母头）
输出电平：2.0Vp-p
阻抗：75Ω
回波损耗：-30Db@5MHz
DC偏差：最大±5mV
同步信号
输入/输出信号类型：TTL
输入电平：0～5.0Vp-p；4.0V
输出电平：TTL:5Vp-p
输入阻抗：510Ω
输出阻抗：75Ω
极性：正或负与输入一致
视频技术参数：
增益：0dB
视频带宽：150MH（-3Db）满载
亮色度干扰（多通道对一通道串扰和）：-50dB@10MHz，-40dB@100MHz
微分相位（I/0S）：0.05º(RL=150Ω)<1.28度，3.58MHz
微分相位误差：0.1度,3.58-4.43MHz
微分增益（误差）：0.05%(RL=150Ω)0.1%,3.58-4.43MHz
最大传播延时：5Ns(±1nS)
切换速度：≤150ns
信号制式：NTSC3.58，NTSC4.43，PAL，SECAM
视频输入
信号类型：复合视频
输入电平：0.5V～2.0Vp-p
回波损耗：<-40dB@5MHz">-30dB@5MHz
阻抗：75Ω
连接器：BNC
最大直流偏置误差：15mV
视频输出
信号类型：复合视频
输出电平：0.7Vp-p
回波损耗：<-30dB@5MHz
直流补偿：±5mV
回波锁相：0.3V～0.4Vp-p
阻抗：75Ω
连接器：BNC
最大直流偏置误差：15mV
音频技术参数：
增益：0dB
信号类型：平衡立体声
频率范围：20Hz～20KHz
总谐波失真+噪声：0.05%@1kHz（额定电压下）
共态抑制比CMRR：>75dB，20Hz～20KHz
信噪比（S/N）：>90dB
立体声分离度：>80dB@1kHz
增益误差：±0.1dB
音频输入
信号类型：平衡立体声
连接器：5位凤凰端子
阻抗：>10KΩ
最大电平：+19.5dBu
音频输出
信号类型：平衡立体声
连接器：5位凤凰端子
阻抗：>50Ω
最大电平：+21dBu
功耗：10～80W（视具体型号确定功耗）
串行接口：RS232-C,9孔D-Sub型连接器,端口2，3，5分别直通
串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控
电源：AC100～220V，50/60Hz（产品出厂默认输入电压AC220V，其它输入电压订货时请说明）
控制方式：面板、遥控、RS232
1U机箱尺寸：432×245×44mm(长×宽×高）
2U机箱尺寸：432×245×88mm(长×宽×高）
3U机箱尺寸：432×245×132mm(长×宽×高）
1U机箱含包装重量：约5.5Kg
2U机箱含包装重量：约7.0Kg
3U机箱含包装重量：约8.0Kg
保修期限：壹年（配件及人工）
机箱面板：铝面板氧化拉丝
遥控器：（选配）
