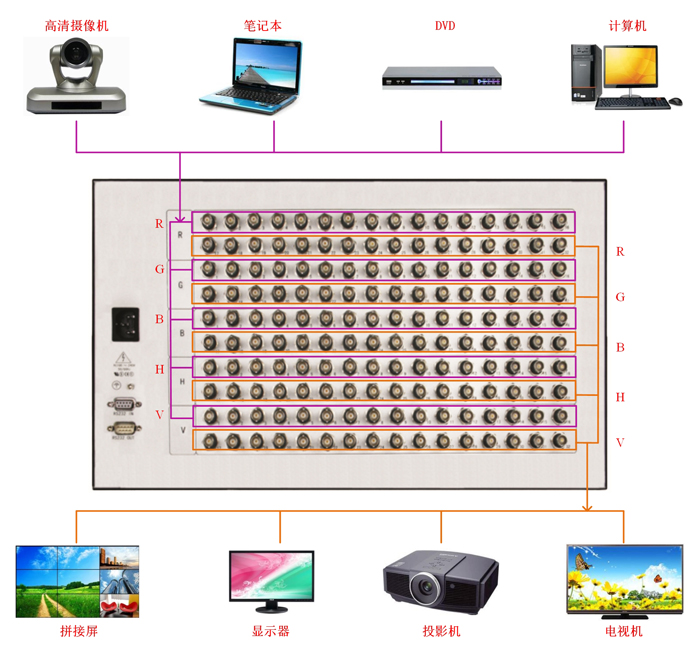

EZ-LINK RGB矩阵切换器系列可以将任意高分辨率的计算机信号切换输出到显示设备当中。它里面采用了输入输出自带缓冲设计，增强了现场抗干扰、防静电、防雷击等安全措施。RGB矩阵把VGA五种分量视频信号分别传输，这样能够减小信号在传输过程中的彼此干扰，是最终输出的图像更加的清晰稳定。并且RGB矩阵还能对信号进行一定程度的延长和补偿，所以传输的距离会变得更远一些。我们可以通过面板按钮或者遥控器对每一路信号通道进行控制，也可以多通道同时进行切换。RGB矩阵一般多用于大屏显示工程，视频会议中心，多媒体教室等。

 独立的矩阵切换输出

遥控锁定功能；面板手动一键切换；傻瓜方便

前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便

预案管理和自动轮巡功能，能任意设定轮巡时间和输入输出通道设置（选配）

前面板液晶屏自动屏保功能，按键自动锁定功能

特有TCP/IP网络控制管理功能，能通过以太网控制；(选配)

具有断电现场切换记忆保护功能；特有ESD静电保护功能；特有的防雷保护电路

支持快速切换操作，操作更加快捷

支持多通道同时切换，地址设置等功能

支持信号时序重整，完美显示1920×1080P高清图像

兼容远端控制设备

安装简单，即插即用

 带宽：450MHz(-3dB)满载，0～10MHz@±0.1dB，0～100MHz@±0.6dB

增益：0dB

阻抗：75Ω

支持分辨率：2048×1536

亮色度干扰：-55dB@10MHz，-40dB@100MHz

微分相位I/0S：<1.28度，3.58MHz

微分相位误差：0.1度,3.58-4.43MHz

最大传播延时：5nS(±1nS)

频率响应：少于±0.1dB-30MHz

切换速度：≤180ns

视频输入

信号类型：RGBHV

连接器：BNC（母头）

信号强度：1Vp-p：Y成分视频、S-video，复合视频；0.7Vp-p：VGA（电脑信号）；0.3Vp-p：R-Y与B-Y成分视频、S-video

最小电平：0.5Vp-p

最小电平：0.5Vp-p

阻抗：75Ω

回波损耗：-30Db@5MHz

视频输出

信号类型：RGBHV信号

连接器：BNC（母头）

输出电平：2.0Vp-p

阻抗：75Ω

回波损耗：-30Db@5MHz

DC偏差：最大±5mV

同步信号

输入/输出信号类型：TTL

输入电平：0～5.0Vp-p，4.0V

输出电平：TTL:5Vp-p

输入阻抗：510Ω

输出阻抗：75Ω

极性：正或负与输入一致

功耗：30～150W（视具体型号确定功耗）

温度：0℃～45℃

串接接口：RS232，9针母D型连接器，端口2，3，5分别直通

串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控

电源：AC100～220V，50/60Hz（产品出厂默认输入电压AC220V，其它输入电压订货时请说明）

控制方式：面板、遥控、RS232

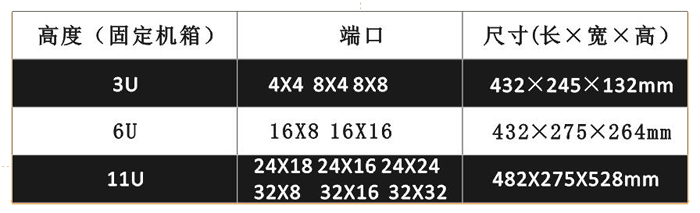

1U机箱尺寸：432×245×44mm(长×宽×高）

2U机箱尺寸：432×245×88mm(长×宽×高）

3U机箱尺寸：432×245×132mm(长×宽×高）

4U机箱尺寸：432×275×176mm(长×宽×高）

6U机箱尺寸：432×275×264mm(长×宽×高）

12U机箱尺寸：482×275×528mm(长×宽×高）

1U机箱含包装重量：约5.5Kg

2U机箱含包装重量：约7.0Kg

3U机箱含包装重量：约8.0Kg

4U机箱含包装重量：约10Kg

6U机箱含包装重量：约12Kg

12U机箱含包装重量：约15.5Kg

保修期限：壹年（配件及人工）

机箱面板：铝面板氧化拉丝

遥控器：（选配）
