高清混合矩阵板卡
型号：

产品描述

 EZ-LINK专门针对市场多种信号组合开发的一款混切矩阵输入输出板卡，可任意组合输入CVBS、VGA、HDMI、YPbPr、DVI等多种信号；此板卡要与EZ-LINK 2U0808/3U1616/6U3636/11U7272混切机箱配合使用，EZ-LINK输入板卡采用高性能数字处理芯片实现信号分配或交叉切换等功能，支持多通道同时切换，地址设置等功能；全贴片SMD工艺，特有ESD静电保护功能；安装简单，即插即用；混切矩阵和传统矩阵区别很大，传统矩阵输入输出信号源必须相同，如果信号源不相同，必须外加信号格式转换器，随着市场输入输出信号格式多元化，当前客户不但追求多种信号格式输入，还要求多种信号格式输出，还对矩阵的切换速度要求越来越高，通道与通道之间快速切换；EZ-LINK针对此需求客户开发出了多信号输入（例如CVBS、YPbPr、VGA、HDMI、DVI等），多信号输出，快速切换的高清混合矩阵，化零为整，解决了用户使用多台矩阵切换实现不同信号格式的繁琐局面。本产品广泛用于军队、电信、电力、石油、科研等高要求应用领域。

产品特点
技术参数

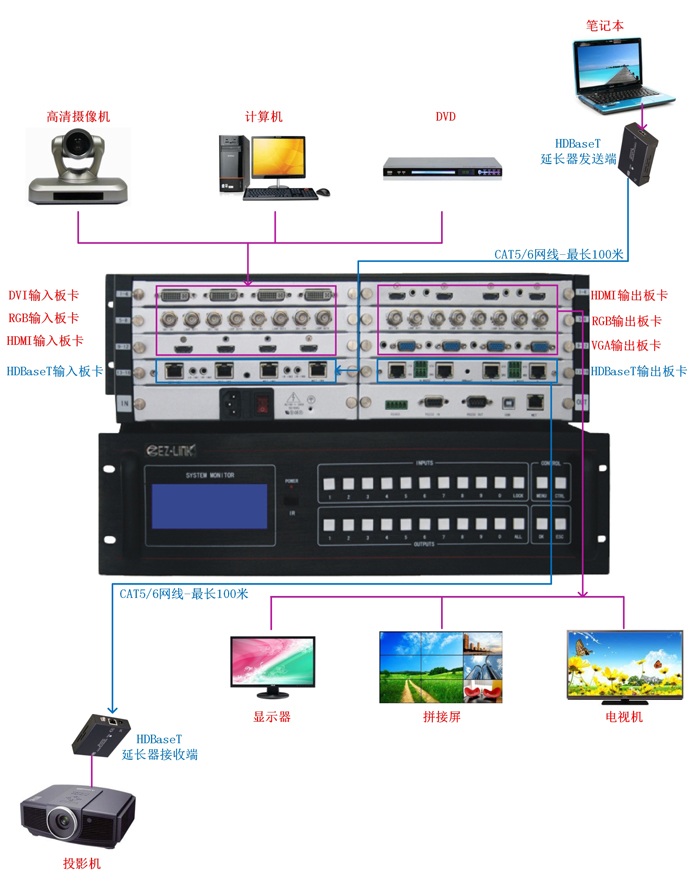

系统拓扑图

 独立的切换输出；模块化结构设计，支持插拔模块扩展设备规模

遥控锁定功能；面板手动一键切换；傻瓜方便

前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便

防止误操作，前面板按键自带锁定功能；长时间不操作矩阵，前面板液晶屏可自动屏保，环保省电

预案管理（选配）；输入输出端口重定位功能（选配）

断电现场切换记忆保护功能；特有ESD静电保护功能；特有的防雷保护电路

独特软件配置，控制软件可任意修改矩阵输入或输出端口编号

灵活控制USB、RS232、485、以太网(选配)

设备自带EDID拷贝功能（目前支持HDMI、DVI），现场解决显示屏不兼容导致无图像输出

长距离传输，HDMI/DVI板卡内置长驱功能，输入可达30米，输出可达15米

多格式输入CVBS/VGA/YPbPr/DVI-I/HDMI等

信号时序重整，完美显示1920×1080P@60Hz高清图像

控制软件版本号、出厂日期查询、中英文界面任意编辑等功能

大屏幕快速响应切换时间

支持无信号时状态监控、故障判断，自动触发报警条件

兼容远端控制设备（如：快思聪、快捷、AMX等国内外所有中控）

安装简单，即插即用
